特徴
| ◎ | 低硬度〜高硬度のエラストマー(JIS-A Hs70ﾟ〜Shore-D78ﾟ)が比較的容易に得られます。 |
| ◎ | 耐熱性は同じ強度のウレタンエラストマーより約30℃〜50℃アップしました。 |
| ◎ | 優れた耐水性を有しています。 |
| ◎ | Shore-D78ﾟ（Cナイロン、POMに近い硬度）で焼付接着ができます。 |
| ◎ | 高温時の耐摩擦性に優れています。 |
| ◎ | 高温時の物性保持に優れています。 |
| ◎ | 簡易金型で生成できます。 |
2液型熱硬化性ポリマーで一般ゴムの硬度から、プラスチックの分野に入る高硬度まであり他の材料より、優れた物性があり色々なニーズに対応できます。
ポリテックは従来のウレタンエラストマーの欠点である耐熱性を大幅に向上し、さらに高温時の耐摩擦に優れ、また、耐水性も向上しています。
特徴
|
|
| グレード | KD-90 | KD-70 | KD-55 |
| 硬度 | ShoreD-78 | ShoreD-68 | ShoreD-55 |
| 特徴及び用途 | 耐熱性 耐水性 高硬度 各種ロール |
耐熱性 耐水性 耐繰返圧縮 各種ロール |
耐熱性 振動吸収 耐水性 各種ロール |
KDシリーズは、130℃下でのエージング及び80℃下での熱水中において、優れた安定性が認められます。

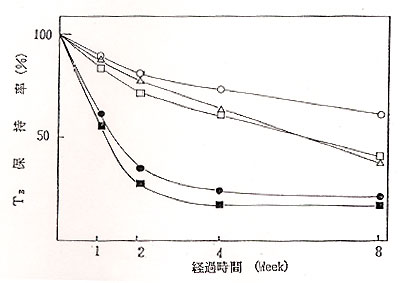

安定性比較 |

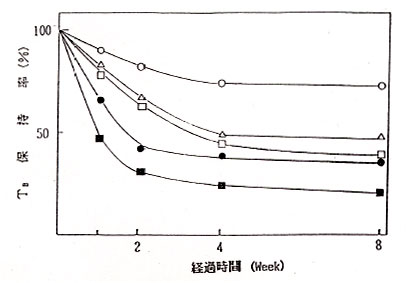

熱水安定性比較 |
 |
 |
| ○ ： KD-90、 △ ： KD-70、 □ ： KD-55、 ● ： UD-65、 ■ ： UA-95 | ○ ： KD-90、 △ ： KD-70、 □ ： KD-55、 ● ： UD-65、 ■ ： UA-95 |
| 測定条件 ： 130℃ギャーオーブン注 | 測定条件 ： 80℃熱水浸漬 |
| KDシリーズの100℃における耐熱寿命は、同程度の高度を有するポリウレタンエラスマーの約10倍を示し、また最高使用温度は、ポリウレタンエラストマーより20〜30℃高温側で使用することが出来ます。 このようにKDシリーズは、ポリウレタンエラストマーよりも優れた耐熱性を有しております。 |

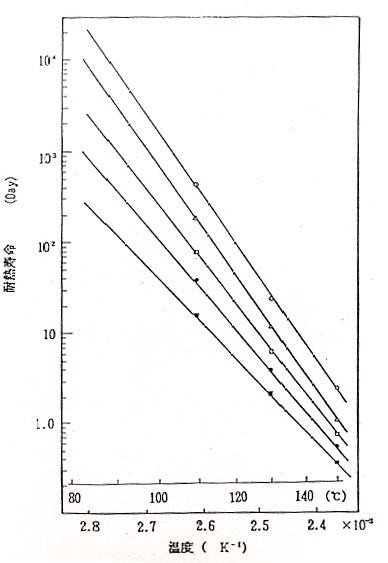

引張強度残率80%時の耐熱寿命比較 |
 |
|
| ○ ： KD-90、 △ ： KD-70、 □ ： KD-55、 ● ： UD-65、 ■ ： UA-95 |
ポリテックシリーズに、新しいKT:KSシリーズをラインアップしました。KT:KSシリーズも従来のウレタンエラストマーの欠点である耐熱性を大幅に向上させ、さらに高温時の特徴がよく、カットや引裂きに強く高温での耐摩擦性などに優れ、また、耐水性も向上しています。
特徴
|
 |
||||||||||||||
| グレード | KS-90 | KS-95 | KT-95 |
| 特徴及び用途 | ・優れた動的物性 (低発熱性) ・引裂き強さが大きい ・引張り強さが大きい ・優れた摩擦特性 ・対屈曲疲労性 |
・優れた動的物性 (低発熱性) ・引裂き強さが大きい ・引張り強さが大きい ・優れた摩擦特性 ・対屈曲疲労性 |
・優れた動的物性 (低発熱性) ・引裂き強さが大きい ・引張り強さが大きい ・優れた摩擦特性 ・良好な耐加水分解 |
KT：KSエラストマーの可能性のある分野
|
 |
